 MSR

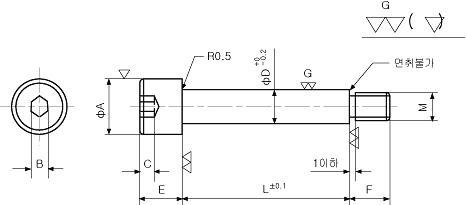

STRIPPER BOLT

호칭치수

  De9

  A

  B

  C

  E

  F

M × P

4

-0.020
-0.050

6.5

2.5

1.6

3

5

2.5 × 0.45

4.5

7

6

3 × 0.5

5

8

3.5

5.5

9

3

2.2

4

7

4 × 0.7

6

2

6.5

-0.025
-0.061

10

3

2.5

5

9

5 × 0.8

8
13
4
3
6
9
6 × 1.0
10
16
6
4
8
12
8 × 1.25
12
-0.032
-0.075
17
13
18
8
5
10
16
10 × 1.5
16
24
10
7
14
18
12 × 1.75
20
-0.040
-0.092
27
14
9
18
24
16 × 2.0



Type
D
L
MSB
 4 10 15 25 30 35 40 45
4.5 10 15 25 30 35 40 45 50
5 10 15 25 30 35 40 45 50
5.5 10 15 25 30 35 40 45 50 55
6 10 15 25 30 35 40 45 50 55 60 65 70
6.5 10 15 25 30 35 40 45 50 55 60 65 70 75 80
8 10 15 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120
10 10 15 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120
12 10 15 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
13 10 15 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130
16     15 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150
20                     40     50     60     70     80     90     100 110 120 130 140 150


 ■ 재     질 :  SCM435
  ■ 경     도 :  HRC32~38
 ■ 주문방법 :  MSR × 호칭치수 × L
