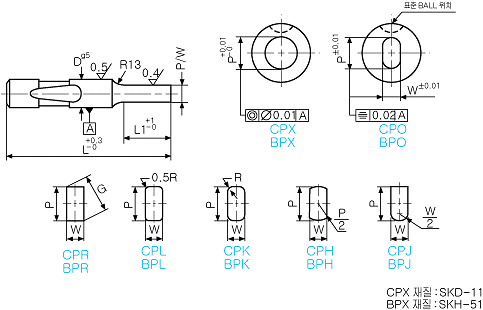

CPX(BPX)

BALL-LOCK PUNCHES


■ 규격표
TYPE			L₁			전 장 L	원 형	이 형
경하중	중하중	D	S	A	B	전 장 L	min P max	W min	P.Gmax
CPX CPO CPR CPL CPK CPH CPJ	BPX BPO BPR BPL BPK BPH BPJ	6	13	10	-	63 71 80 90 100	2.10~ 5.97	2.10	5.97
		10	19	10	-	63 71 80 90 100	2.10~ 9.97	2.10	9.97
		13		13	25	63 71 80 90 100	5.00~ 12.97	4.50	12.97
		16				63 71 80 90 100	8.00~ 15.97	6.00	15.97
		20				63 71 80 90 100	12.00~ 19.97	8.00	19.97
		25				63 71 80 90 100	16.00~ 24.97	10.00	24.97
		32				71 80 90 100	24.00~ 31.97	12.50	31.97
		38	25	19	30	80 90 100	30.00~ 37.97	14.00	37.97
■ 주문방법
TYPE D - L₁- L - P 수량 CPX 10 - 19 - 80 - 8.2 10EA
