규격 NO.
|
m5
|

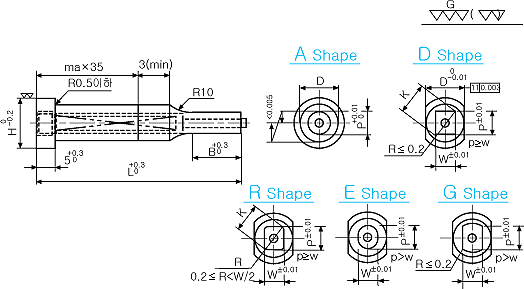

A형상
|
D,R,E,G 형상
|
B
|
H
|
L
|
|
Type
|
Shape
|
D
|
min P max
|
P·K max
|
P·K min
|
|
SJ
PJ
|
A
D
R
E
G
|
4
|
+0.009
+0.004
|
1.00~ 3.99
|
3.97
|
2.00
|
8,13
|
8
|
40~80
(10mm단위)
|
|
5
|
2.00~ 4.99
|
4.97
|
2.00
|
8
|
|
6
|
2.00~ 5.99
|
5.97
|
2.00
|
9
|
|
8
|
+0.012
+0.006
|
3.00~ 7.99
|
7.97
|
3.00
|
13,19
|
11
|
40~100
(10mm단위)
|
|
10
|
3.00~ 9.99
|
9.97
|
3.00
|
13
|
|
13
|
+0.015
+0.007
|
6.00~ 12.99
|
12.97
|
6.00
|
16
|
|
16
|
10.00~ 15.99
|
15.97
|
6.00
|
19,25
|
19
|
40~120
(10mm단위)
|
|
20
|
+0.017
+0.008
|
13.00~ 19.99
|
19.97
|
6.00
|
23
|
|
25
|
18.00~ 24.99
|
24.97
|
6.00
|
28
|
| ■ SJ |
┏ 재질 : STD11 |
|
┗ 경도 :
HRC60~63 |
| ■ PJ |
┏ 재질 : HAP40 |
|
┗ 경도 : HRC64~67 |
|
| ■ 주문방법
: |
규격NO. × L × P × W × R |
| 주문예) |
SJAL 10 × 70 × P8.60 |
|
SJDL 13 × 70 × P8.60 × W6.20 |
|
SJRL 13 × 70 × P8.60 × W6.20 × R2.00 |
|
| ■ 특별주문예
: SJAL10 ×
LC110 × P8.60 |
| |
| 주) 1. MISUMI 규격의 SJ□L × WKC
type과 동일규격임. |
|
|
