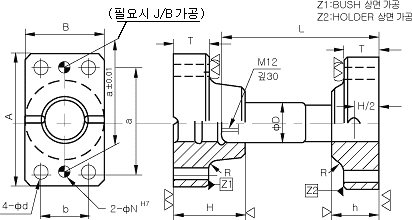

D(호칭치수)
|
A
|
B
|
a
|
b
|
d
|
H
|
h
|
T
|
ØN
|
BOLT
|
DOWEL PIN
|
|
25
|
84
|
48
|
66
|
30
|
9
|
45
|
30
|
20
|
8
|
+0.015
0 |
M 8×35 |
MSTM 8×30 |
|
32
|
100
|
53
|
76
|
36
|
11
|
50
|
40
|
20
|
8
|
M 10×40 |
MSTM 8×30 |
|
38
|
130
|
75
|
100
|
44
|
11
|
60
|
50
|
25
|
10
|
+0.018
0 |
M 10×45 |
MSTM 10×40 |
|
45
|
146
|
84
|
116
|
54
|
11
|
70
|
60
|
25
|
10
|
M 10×45 |
MSTM 10×40 |
|
50
|
155
|
90
|
125
|
60
|
14
|
85
|
65
|
25
|
10
|
M 12×50 |
MSTM 10×50 |
|
60
|
190
|
120
|
150
|
80
|
18
|
100
|
75
|
30
|
12
|
M 16×60 |
MSTM 12×50 |
|
|
ØD |
L |
|
25 |
80 90 100 110 120 130
140 150 160 170 180 200 |
|
32 |
100 110 120 130 140 150 160
170 180 200 220 250 |
|
38 |
120 130 140 150 160 170 180
200 220 250 280 300 |
|
45 |
140 150 160 170 180 190 200
220 250 280 300 350 |
|
50 |
160 170 180 200 220 250 280
300 350 |
|
60 |
180 200 220 250 280 300 350
400 |
|
| ■ 재질 |
┌ POST
: STC3 |
|
└ BUSH, HOLDER : FC25 |
| ■ 경도 |
- POST : H C58±2 |
|
| ■ 주문방법
: |
MYZP × 호칭치수 × L × (Z₁, Z₂) (Z₁, Z₂표기시
Z₁, Z₂면
가공) |
|
| ■ 고주파 열처리 |
┌ 재질 : SUJ2
│ 경도 : HC58이상
└ 심도 : 1.5~2.0mm |
|
|
