| 수평
CAM UNIT - [TMC 16 - 48S] |
CAM UNIT
|
|
|
|
| 유효
stroke |
----------------
|
최대 25 m/m |
| 사용
Punch |
----------------
|
 |
| Open
Height |
----------------
|
139 m/m |
| Shut
Height |
----------------
|
114 m/m |
| Center간
거리 |
----------------
|
45 m/m |
| 최대
가압력 |
----------------
|
6 ton |
| 본체
중량 |
----------------
|
8.2 kg |
|
|
|

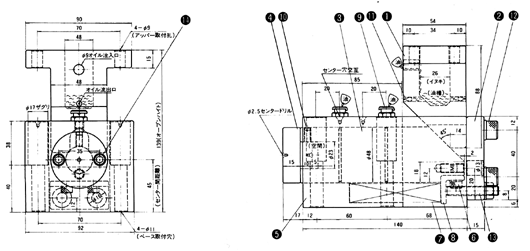

품
번
|
명
칭
|
재 질
|
수 량
|
규 격
|
|
1
|
Cam Upper
|
FCD45
|
1
|
54 Χ 90
Χ 88(Slider2면HRC45) |
|
2
|
Back Plate |
SK-3
|
1
|
15 Χ 90
Χ 72(HRC50) |
|
3
|
Slide Holder |
S45C
|
1
|
 |
|
4
|
Punch Holder |
S45C
|
1
|
 |
|
5
|
Slide
Base |
FCD45
|
1
|
78
Χ 92 Χ 140 |
|
6
|
Spring
Holder 고정 Bolt |
시판품
|
2
|
M6 Χ 15 |
|
7
|
Spring |
시판품
|
2
|
TM16 Χ
80(8K ~ 102K) |
|
8
|
Spring
Holder |
SS41
|
1
|
4.5t Χ
20 Χ 24 Χ 50 |
|
9
|
Oil Cup |
시판품
|
2
|
Spring
Cup |
|
10
|
Punch
Holder Lock Screw |
시판품
|
1
|
M6 Χ 10 |
|
11
|
Oil Hole |
|
2
|
 |
|
12
|
Back Plate
고정 Bolt |
시판품
|
4
|
M10 Χ 40 |
|
13
|
Stop Bolt |
시판품
|
1
|
M8 Χ 45 |
|
14
|
Punch Holder
고정 Bolt |
시판품
|
2
|
M6 Χ 20 |
|
|
|
|
|
 |
|
|
수평
CAM UNIT (STEEL),
