품 번
|
명 칭
|
재 료 1
|
재 료 2
|
열 처 리
|
비 고
|
|
1
|
CAM DRIVER
|
STD11
|
GCD-50
|
H C
58
|
|
|
2
|
BACK UP
|
SM45C
|
|
HC
45
|
|
|
3
|
CAM COVER
|
GC-25
|
|
|
|
|
4
|
CAM SLIDE
|
GCD-50
|
STD11
|
HC
58
|
|
|
5
|
P, P-HOLDER
|
SM45C
|
|
|
|
|
6
|
BASE PLATE
|
GCD-50
|
STD11
|
HC
58
|
|
|
7
|
SPRING, G-PIN
|
SM45C
|
|
HC
45
|
|
|
8
|
SPRING
|
TM18×70
|
|
|
|
|
■
주기
|
1. CAM DRIVER와 SLIDE의 마찰부는 Oilless
추가함.
2. 맞춤핀 구멍가공은 완성하여 입고할
것.
3. BOLT는 완성가공함.
4. SLIDE부는 적당한 Oil 홈 및 Oil주입
구멍을 가공할 것.
5. ASS'Y 구성부품에 동일한 마킹을 할 것.
6. 기타 CAM동작 기능에 문제가 없을 것.

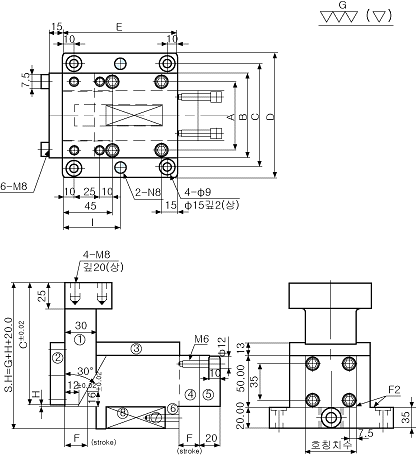

7. STROKE는 12.0mm, 20.0mm 두 종류로 구분하고
CAM 선도는 다음과 같다.
|
|
|
|
|
A |
B |
C |
D |
|
50 |
65 |
80 |
100.00 |
120 |
|
60 |
75 |
90 |
110.00 |
130 |
|
|
|
E |
F |
H |
I |
|
12 |
80.0 |
12.0 |
(16.00) |
40.00 |
|
20 |
110.0 |
20.0 |
(2.14) |
55.00 |
|
|
|
■ 주문방법
|
|
CUA × 호칭치수 × STROKE × G × Slider type
|
|
|
|
|
 |
|
|
수평
CAM UNIT (STEEL),
