|
|
|
|
|
|
에버로이의 KD종은 종래 합금의 내 치핑성 및
인성(靭性)의 향상을 목적으로 개발한 것으로 종래의
합금에 비해 Co함유량을 많게 하여 미립WC를 미용한
미립자 합금입니다. 이같은 합성으로 내 치핑성 및
인성에 뛰어난 특성을 갖고 있으며 그 결과 연삭가공 및
사용시의 치핑이 생기지 않으며 공구수명이 길어집니다.
|
|
|
|

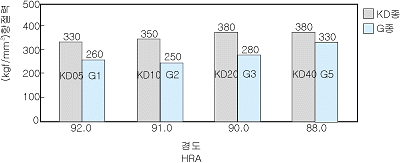

■ KD종과
G종의 항절력 비교
|
|
|
|
|
|
|
|
미립자 합금KD종과 G종의 항절력을 비교하여 나타내고
있습니다. 동일 경도에서는 KD종은 G종과 비교할 때
항절력이 높습니다.
|
|
|
|
■ KD종의
대표 특성치
|
|
재종
기호 |
경도
HRA/HV |
항절력
kgf/㎟ |
압축강도
kgf/㎟ |
밀도
g/㎤ |
열전도율
ca /cm℃.sec |
팽창계수
10 /℃ |
탄성계수
10 kgf/㎟ |
프아송 비 |
|
KD05
KD10
KD20
KD40 |
92.0/1710
91.0/1620
90.0/1450
88.0/1250 |
330
350
380
380 |
620
600
540
450 |
14.7
14.5
14.2
13.6 |
0.18
0.18
0.17
0.15 |
5.0
5.3
5.6
6.3 |
6.1
5.9
5.6
5.0 |
0.21
0.22
0.22
0.23 |
|
|
|
 |
|
|
 |
|
미립자 초경합금 KD종1 >>
