| * 주 : |
1. L은 50단위로 사용자가 결정 |
|
2. ( ) 치수는 가능한 사용 억제 |
|
3. 회전방지핀 사양 중 EPE Type으로 발주시
회전방지 핀 조립 |
|
|
|
회전방지핀 재질 : SWRM
(연강선재) |
|
|

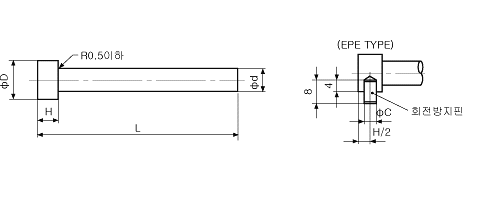

호칭치수
|
Ød
|
ØD
|
H
|
L(50단위)
|
회전방지핀
사양(ØC)
|
EPF Type
사양(B)
|
|
치수
|
공차
|
치수
|
공차
|
|
1.0
|
1.0
|
-0.01
-0.03
|
5
|
3
|
+0
-0.1
|
100 ~ 300
|
|
|
|
(1.5)
|
1.5
|
100 ~ 350
|
|
2.0
|
2.0
|
6
|
4
|
100 ~ 400
|
|
(2.5)
|
2.5
|
100 ~ 450
|
|
3.0
|
3.0
|
100 ~ 800
|
|
(3.5)
|
3.5
|
7
|
100 ~ 850
|
|
4.0
|
4.0
|
8
|
6
|
100 ~ 1,100
|
3
|
6
|
|
(4.5)
|
4.5
|
6.25
|
|
5.0
|
5.0
|
9
|
7
|
|
(5.5)
|
5.5
|
7.25
8
|
|
6.0
|
6.0
|
-0.01
-0.04
|
10
|
|
(6.5)
|
6.5
|
8.25
|
|
7.0
|
7.0
|
11
|
4
|
9
|
|
(7.5)
|
7.5
|
9.25
|
|
8.0
|
8.0
|
13
|
8
|
10.5
|
|
(8.5)
|
8.5
|
10.75
|
|
9.0
|
9.0
|
14
|
11.5
|
|
(9.5)
|
9.5
|
11.75
|
|
10.0
|
10.0
|
15
|
12.5
|
|
(10.5)
|
10.5
|
12.75
|
|
11.0
|
11.0
|
16
|
13.5
|
|
12.0
|
12.0
|
17
|
14.5
|
|
14.0
|
14.0
|
19
|
16.5
|
|
16.0
|
16.0
|
21
|
18.5
|
|
18.0
|
18.0
|
23
|
20.5
|
|
20.0
|
20.0
|
25
|
22.5
|
■ 재 질 : STD61
■
경 도 : 1) 내부경도 H C
40±2
표면경도 Hv 1000±100
2) 일체 열처리를 할 경우 경도 HC
55이상
|
|
■ 주문방법
|
TYPE 호칭치수 × L
회전방지핀 사양 사용시 : TYPE × 호칭치수
× L × C
|
|
