SGPP

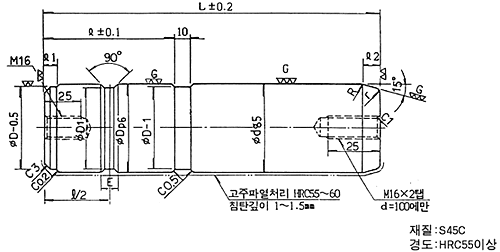

GUIDE POST PIN(OILLESS BUSH용)


■ 규격표
TYPE	가드부외경		고정부외경		홈경 D1	길이 ℓ	안내 ℓ1	상부 ℓ2	홈폭 E	체결볼트
	d	g 5	D	p6
SGPP	30	-0.007 -0.016	30	+0.035 +0.022	26	45	5	5	8	130 140 160
	40	-0.009 -0.020	40	+0.042 +0.026	36	55				140 150 160 180
	50		50		45	70	10	10	10	185 200 225
	60	-0.010 -0.023	60	+0.051 +0.032	55	90			12	190 225 250 275 300
	80		80		75	120				240 280 300 325 350
	100	-0.012 -0.027	100	+0.059 +0.037	95	150				290 340 350 375
※ 규격외 제품은 도면을 요함.
■ 주문방법
TYPE d - L 수량 SGPP 60 - 250 10EA
