| 수평

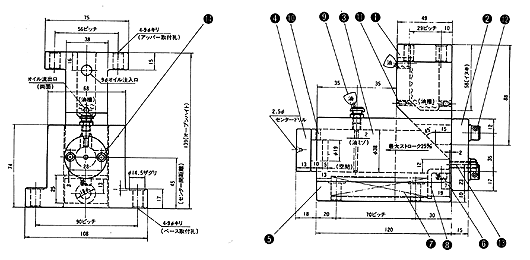

CAM UNIT - [TMC 38S] |
CAM UNIT
|
|
|
|
| 유효
stroke |
----------------
|
최대 25 m/m |
| Punch
부착면적 |
----------------
|
 |
| Open
Height |
----------------
|
139 m/m |
| Shut
Height |
----------------
|
114 m/m |
| Center간
거리 |
----------------
|
45 m/m |
| 최대
가압력 |
----------------
|
4 ton |
| 본체
|
----------------
|
6 kg |
|
|
|
품
번
|
명
칭
|
재 질
|
수 량
|
규 격
|
|
1
|
Cam Upper
|
FCD45
|
1
|
75 Χ 49
Χ 88(Slider2면HRC45) |
|
2
|
Back Plate |
SK-3
|
1
|
15 Χ 70
Χ 64(HRC50) |
|
3
|
Slide Holder |
S45C
|
1
|
 |
|
4
|
Punch Holder |
S45C
|
1
|
 |
|
5
|
Slide
Base |
FCD45
|
1
|
108
Χ 74Χ 120 |
|
6
|
Spring
Holder 고정 Bolt |
시판품
|
1
|
M6 Χ 15 |
|
7
|
Spring |
시판품
|
1
|
TM18 Χ
90(9K ~ 65K) |
|
8
|
Spring
Holder |
SS41
|
1
|
3.0t Χ
38 Χ 25 Χ 19 |
|
9
|
Oil Cup |
시판품
|
1
|
Spring
Cup |
|
10
|
Punch Holder
Lock Screw |
시판품
|
1
|
M5 Χ 8 |
|
11
|
Oil Hole |
|
2
|
 |
|
12
|
Back Plate
부착 Bolt |
시판품
|
4
|
M8 Χ 40 |
|
13
|
Stop Bolt |
시판품
|
1
|
M6 Χ 25 |
|
14
|
Punch Holder 부착 Bolt |
시판품
|
2
|
M5 Χ 20 |
|
|
|
|
|
 |
|
|
수평
CAM UNIT (STEEL),
