| 수평

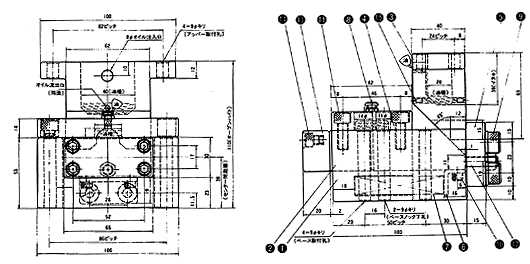

CAM UNIT - [TMB30-65ST] |
CAM UNIT
|
|
|
|
| 유효
stroke |
----------------
|
최대 20m/m |
| Punch
부착면적 |
----------------
|
30 Χ 65m/m |
| Open
Height |
----------------
|
110 m/m |
| Shut
Height |
----------------
|
90m/m |
| Center간
거리 |
----------------
|
38m/m |
| 최대
가압력 |
----------------
|
5 ton |
| 본체
중량 |
----------------
|
5.8 kg |
|
|
|
품
번
|
명
칭
|
재 질
|
수 량
|
규 격
|
|
1
|
Slide Base |
FCD45
|
1
|
106 Χ 53
Χ 103 |
|
2
|
Slide Holder |
FCD45
|
1
|
30 Χ 65
Χ 104 |
|
3
|
Cam Upper
|
FCD45
|
1
|
40 Χ 100
Χ 65(Slider2면HRC45) |
|
4
|
Holder
Cap |
FCD45
|
1
|
14 Χ 106
Χ 62 |
|
5
|
Back
Plate |
SK-3
|
1
|
15
Χ 106 Χ 48(HRC50) |
|
6
|
Spring
Holder |
SS41
|
1
|
3t Χ 16
Χ 19 Χ 42 |
|
7
|
Spring |
시판품
|
2
|
TM14 Χ
70(10K ~ 78K) |
|
8
|
Oil Cup |
시판품
|
1
|
Spring
Cup |
|
9
|
Back Plate
부착 Bolt |
시판품
|
4
|
M10 Χ 35 |
|
10
|
Spring
Holder 고정 Bolt |
시판품
|
2
|
M6 Χ 10 |
|
11
|
Holder
Cup 고정 Bolt |
시판품
|
4
|
M8 Χ 20 |
|
12
|
Stop Bolt |
시판품
|
1
|
M8 Χ 25 |
|
13
|
Punch Plate |
SS41
|
1
|
20t Χ 30 Χ 65
|
|
14
|
Punch Plate 부착 Bolt |
시판품
|
4
|
M6 Χ 25
|
|
15
|
Oil Hole |
|
2
|
 |
|
|
|
|
|
 |
|
|
수평
CAM UNIT (STEEL),
