| 수평

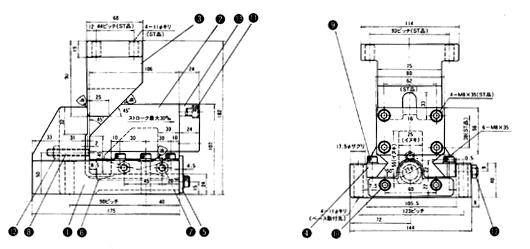

CAM UNIT - [TCS50 - 75ST,TCS50-75] |
CAM UNIT
|
|
|
|
| 유효
stroke |
----------------
|
최대 30 m/m |
| 사용
Punch |
----------------
|
56 Χ 80 m/m |
| Open
Height |
----------------
|
182 m/m |
| Shut
Height |
----------------
|
152 m/m |
| Center간
거리 |
----------------
|
79 m/m |
| 최대
가압력 |
----------------
|
8 ton |
| 본체
중량 |
----------------
|
12.5 kg |
|
|
|
품
번
|
명
칭
|
재 질
|
수 량
|
규 격
|
|
1
|
Slide Base |
FCD45
|
1
|
144 Χ 105
Χ 175(뒷면HRC45) |
|
2
|
Slide Holder |
FCD45
|
1
|
80 Χ 83
Χ 106(45˚HRC50) |
|
3
|
Cam Upper |
FCD45
|
1
|
114 Χ 68
Χ 90(Slide면HRC45) |
|
4
|
Sword Blade |
SK-3
|
2
|
15 Χ 24
Χ 80(HRC55) |
|
5
|
Spring
Holder |
SS41
|
1
|
4.5t
Χ 44 Χ 100 |
|
6
|
Spring |
시판품
|
1
|
TM27 Χ
100(11K ~ 146K) |
|
7
|
Oil Cup |
시판품
|
2
|
1/4 |
|
8
|
Stop Bolt |
시판품
|
1
|
M8 Χ 50 |
|
9
|
Sword
Blade 고정 Bolt |
시판품
|
6
|
M8
Χ 35 |
|
10
|
Holder
고정 Bolt |
시판품
|
2
|
M8 Χ 15 |
|
11
|
Sword Blade
조정 Bolt |
시판품
|
2
|
M8 Χ 30 |
|
12
|
육각 Nut |
시판품
|
1
|
M8용 |
|
13
|
Punch Plate |
SS41
|
1
|
24 Χ 56
Χ 80 |
|
14
|
Punch Plate
부착 Bolt |
시판품
|
4
|
M8 Χ 35 |
|
|
|
|
|
 |
|
|
수평
CAM UNIT (STEEL),
