| 수평

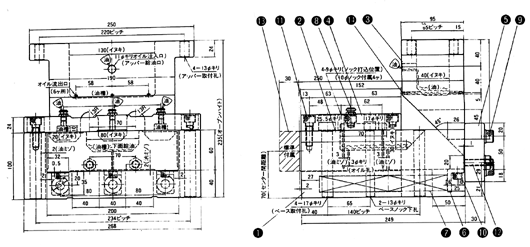

CAM UNIT - [TCB 60 - 200] |
CAM UNIT
|
|
|
|
| 유효
stroke |
----------------
|
최대 60 m/m |
| 사용
Punch |
----------------
|
60 Χ 200 m/m |
| Open
Height |
----------------
|
235 m/m |
| Shut
Height |
----------------
|
175 m/m |
| Center간
거리 |
----------------
|
70 m/m |
| 최대
가압력 |
----------------
|
14 ton |
| 본체
중량 |
----------------
|
64 kg |
|
|
|
품
번
|
명
칭
|
재 질
|
수 량
|
규 격
|
|
1
|
Slide
Base |
FCD45
|
1
|
268
Χ 100 Χ 249 |
|
2
|
Slide Holder |
FCD45
|
1
|
60 Χ 200
Χ 250(45˚면HRC45) |
|
3
|
Cam
Upper |
FCD45
|
1
|
250
Χ 95 Χ 150(Slide면HRC45) |
|
4
|
Holder
Cap |
FC 25
|
1
|
24 Χ 268
Χ 152 |
|
5
|
Black
Plate |
SK - 3
|
1
|
30
Χ 268 Χ 88(HRC50) |
|
6
|
Spring Holder |
SS41
|
1
|
6t Χ 25
Χ 25 Χ 190 |
|
7
|
Spring |
시판품
|
3
|
TM25 Χ
200(39K ~ 250K) |
|
8
|
Oil Cup |
시판품
|
3
|
Spring
Cup |
|
9
|
Black
Plate 부착 Bolt |
시판품
|
4
|
M12
Χ 60 |
|
10
|
Spring
Holder 고정 Bolt |
시판품
|
3
|
M8 Χ 25 |
|
11
|
Holder
Cap 고정 Bolt |
시판품
|
6
|
M10 Χ 30 |
|
12
|
Stop Bolt |
시판품
|
1
|
M10 Χ 45 |
|
13
|
Punch Plate |
SS41
|
1
|
30 Χ 60
Χ 200 |
|
14
|
Oil Hole |
|
6
|
 |
|
|
|
|
|
 |
|
|
수평
CAM UNIT (STEEL),
