| 수평

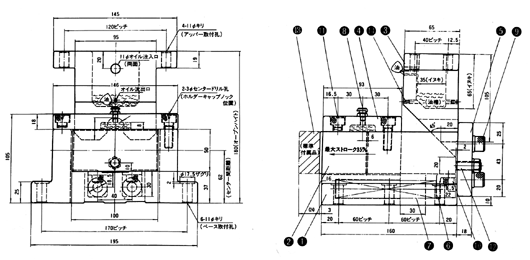

CAM UNIT - [TCA 50 - 100] |
CAM UNIT
|
|
|
|
| 유효
stroke |
----------------
|
최대 35 m/m |
| 사용
Punch |
----------------
|
50 Χ 100 m/m |
| Open
Height |
----------------
|
180 m/m |
| Shut
Height |
----------------
|
145 m/m |
| Center간
거리 |
----------------
|
62 m/m |
| 최대
가압력 |
----------------
|
9 ton |
| 본체
중량 |
----------------
|
21 kg |
|
|
|
품
번
|
명
칭
|
재 질
|
수 량
|
규 격
|
|
1
|
Slide Base |
FCD45
|
1
|
195 Χ 87
Χ 160 |
|
2
|
Slide Holder |
FCD45
|
1
|
100 Χ 50
Χ 161(45˚HRC45) |
|
3
|
Cam
Upper |
FCD45
|
1
|
145
Χ 65 Χ 105(Slide면HRC45) |
|
4
|
Holder
Cap |
FC 25
|
1
|
18 Χ 146
Χ 93 |
|
5
|
Black
Plate |
SK - 3
|
1
|
18
Χ 146 Χ 88(HRC50) |
|
6
|
Spring
Holder |
SS41
|
1
|
4.5t Χ
22 Χ 22 Χ 70 |
|
7
|
Spring |
시판품
|
2
|
TM22 Χ
125(12K ~ 194K) |
|
8
|
Oil Cup |
시판품
|
1
|
Spring
Cup |
|
9
|
Black
Plate부착 Bolt |
시판품
|
4
|
M12
Χ 45 |
|
10
|
Spring
Holder 고정 Bolt |
시판품
|
2
|
M8 Χ 20 |
|
11
|
Holder
Cap 고정 Bolt |
시판품
|
4
|
M10 Χ 30 |
|
12
|
Stop Bolt |
시판품
|
1
|
M10 Χ 30 |
|
13
|
Punch Plate |
SS41
|
1
|
24 Χ 50
Χ 100 |
|
14
|
Oil Hole |
|
2
|
 |
|
|
|
|
|
 |
|
|
수평
