CAM SLIDE

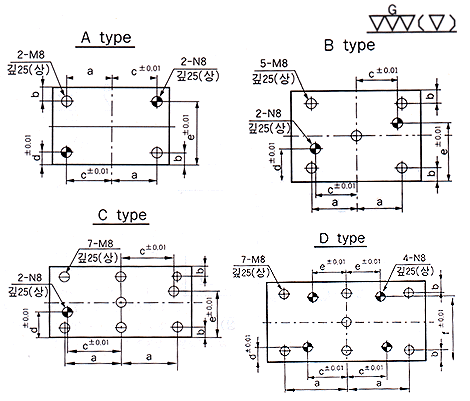

Z TYPE 볼트 및 맞춤핀 위치 자유 지정 TYPE.(주문시 도면첨부)  ■ 주기 1.본 도는 CAM UNIT의 부품인 CAM SLIDER의 면을 나타낸 것임. 2.CAM UNIT와 동시발주토록 할것. 3.캠 유니트 CUA, CUB, Type의 Slide면에는 M6 볼트 및 Ø6 맞춤핀을 사용할 것. ■ 주문방법 : TYPE * a * b * c * d * e * f ■ 주문예 : C * 50 * 25 * 40 * 15
