| 경사

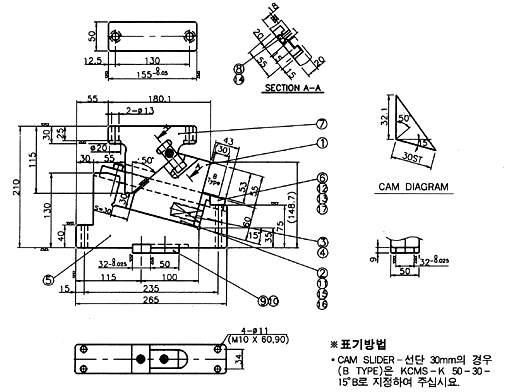

CAM UNIT - [ KCMS - K 50-30-15˚ ] |
경사
CAM UNIT
|
|
Spring 규격
|
부착시
|
최종시
|
Working force
KN
|
Stroke
mm
|
중량
kg
|
|
외경
|
자유장 mm
|
길이 mm
|
하중 N
|
길이 mm
|
하중 N
|
|
21
|
90
|
84
|
71
|
54
|
430
|
15
|
30
|
17.5
|
|
|
|
|
|
No
|
품명
|
수량
|
재질
|
비고
|
|
1
|
CAM Slider -上
|
1
|
S45C
|
HQT
|
|
2
|
CAM Slider - 下
|
1
|
S45C+GR
|
Oilless 가공
|
|
3
|
Spring
|
1
|
시판품
|
SWS 21 × 90
|
|
4
|
Spring Guide Set
|
1
|
S45C
|
HRC 50-60
|
|
5
|
Base
|
1
|
S45C
|
HRC 55-60
|
|
6
|
Side Plate
|
1
|
#500SP
|
Oilless 가공
|
|
7
|
CAM Drive
|
1
|
FCD
|
Oilless 가공
|
|
8
|
Forced Return
|
1
|
S45C
|
|
|
9
|
Key
|
2
|
SS41
|
|
|
10
|
육각 렌치 Bolt
|
2
|
시판품
|
M8 × 20
|
| |
|
No
|
품명
|
수량
|
재질
|
비고
|
|
11
|
육각 렌치 Bolt |
6
|
시판품
|
M8 × 40
|
|
12
|
육각 렌치 Bolt |
1
|
시판품
|
M10 × 35
|
|
13
|
육각 렌치 Bolt |
1
|
시판품
|
M10 × 25
|
|
14
|
육각 렌치 Bolt |
1
|
시판품
|
M8 × 20
|
|
15
|
Set Screw |
2
|
시판품
|
M10 × 10
|
|
16
|
Knock Pin |
2
|
시판품
|
Ø 8 × 30
|
|
17
|
Knock Pin |
1
|
시판품
|
Ø10 × 30
|
|
|
|
|
 |
|
수평
CAM UNIT (STEEL),
